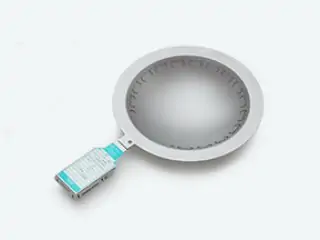

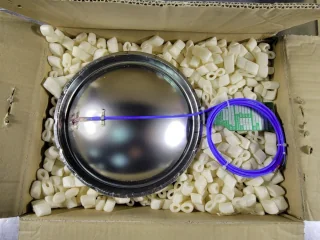

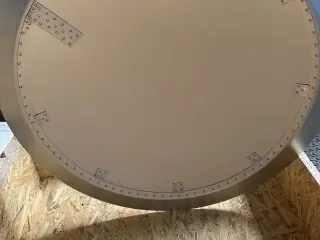

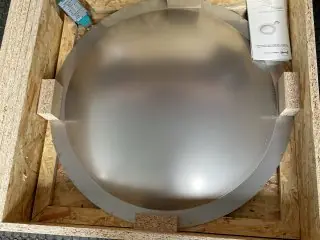

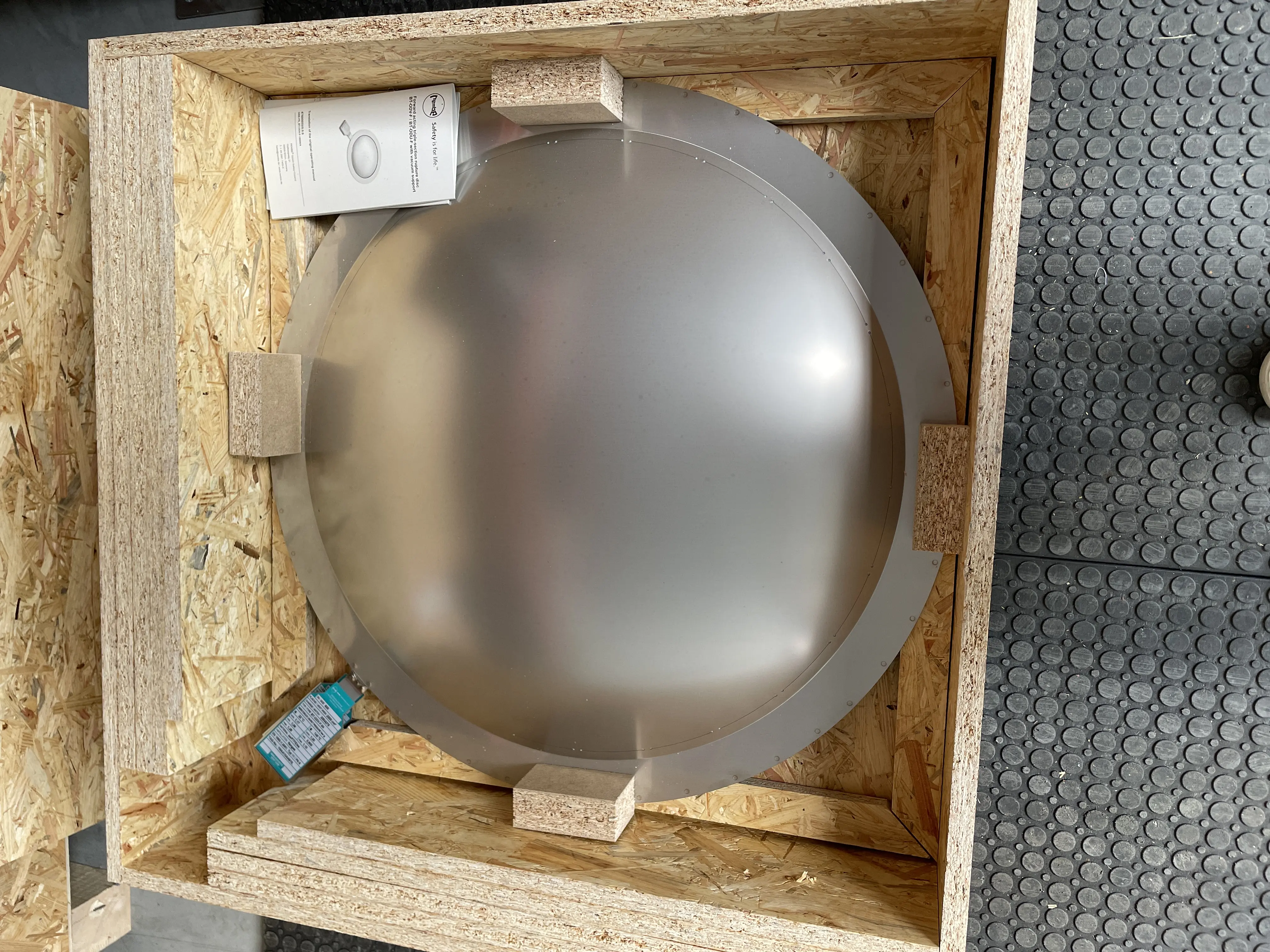

Průtržná membrána je pasivní bezpečnostní prvek určený k ochraně tlakových zařízení před přetlakem. Tyto membrány jsou navrženy tak, aby se v přesně stanoveném okamžiku – tedy při dosažení kritického tlaku – protrhly a umožnily okamžité odvedení média mimo zařízení. Tento rychlý a spolehlivý zásah zabraňuje poškození zařízení, úniku nebezpečných látek nebo vzniku výbuchu. Průtržné membrány se obecně považují za alternativu k pojistným ventilům.
Pojistné ventily a průtržné membrány
Pojistné ventily a průtržné membrány mohou být použity samostatně jako primární bezpečnostní prvky nebo mohou být použity současně.
| Průtržná membrána | Pojistný ventil |
|
Nelze opět uzavřít Jsou navrženy tak, aby otevřely svým protržením a tím uvolnily uzavřený tlakový systém při překročení nastavené hodnoty otevíracího přetlaku. |
Lze opět uzavřít Jsou navrženy tak, aby otevřely a tím uvolnily uzavřený tlakový systém při překročení nastavené hodnoty tlaku, a následně systém opět uzavřely jakmile tlak klesne na povolené hodnoty. |
|
Výhody Jednoduchá konstrukce, nízká cena, žádné pohyblivé součásti vhodné pro použití v plném vakuu. |
Výhody Spolehlivé opakované použití (za předpokladu kvalifikované údržby). |
|
Nevýhody V případě správného zafungování (tedy protržení) je nutné ji vyměnit. |
Nevýhody Vysoká pořizovací cena odpovídající bezpečnostní armatuře. |
Kombinované použití pojistného ventilu a průtržné membrány
Průtržné membrány se většinou používají jako alternativa k pojistným ventilům tam, kde není možné nebo vhodné tento typ bezpečnostní armatury použít. Nicméně v praxi bývá bezpečnost provozu zajištěna kombinací těchto dvou produktů - jde tedy o zapojení průtržné membrány a pojistného ventilu v sérii (tzv. předřazení membrány pojistnému ventilu). Tato kombinace je nejen ekonomicky výhodná (prodlužuje životnost pojistného ventilu, který nemusí být v permanentním styku s médiem), ale primárně zajišťuje provozní efektivitu: Předřazená membrána totiž umožňuje nejen provedení funkční zkoušky pojistného ventilu, ale i kontrolu správnosti nastavení jeho otevíracího přetlaku přímo na pozici, tedy bez nutnosti jej demontovat.
